本實用新型屬於閥門技術領域，具體涉及一種超微壓指揮器操作型自力式調節閥。
背景技術：
指zhi揮hui器qi操cao作zuo型xing自zi力li式shi調tiao節jie閥fa，采cai用yong先xian導dao閥fa結jie構gou設she計ji，以yi閥fa後hou介jie質zhi壓ya力li為wei動dong力li源yuan，引yin入ru到dao指zhi揮hui器qi閥fa膜mo室shi，作zuo用yong於yu控kong製zhi膜mo片pian上shang以yi控kong製zhi指zhi揮hui器qi的de閥fa芯xin位wei置zhi，改gai變bian流liu經jing指zhi揮hui器qi閥fa座zuo的de介jie質zhi壓ya力li和he流liu量liang，使shi閥fa門men後hou端duan壓ya力li保bao持chi精jing確que恒heng定ding。
但現有技術的指揮器操作型自力式調節閥的結構設計存在不合理之處，諸如副閥芯與副閥座密封麵的接觸麵積小，密封嚴密性差；調整設定壓力時易引起調節彈簧扭轉，導致控製閥芯運動精度變差，而影響到閥門的調節精度和工作穩定性，不能很好地適應設定壓力0.5kPa 及以下的超微壓調節控製。
技術實現要素：
針對現有技術存在的缺點，本實用新型的目的在於設計提供一種超微壓指揮器操作型自力式調節閥。
本實用新型的技術解決方案是：一種超微壓指揮器操作型自力式調節閥，包括主閥1、閥前導壓管2、過濾減壓器3、指揮器閥4、指揮器閥導壓管5、針形調節閥6和閥後導壓管7；主閥1由底蓋11、主閥體12、主閥芯13、主閥座14、密封套筒15、支架16與主膜室17組成；指揮器閥4由悶蓋41、副閥體42、副閥座43、控製膜室44、副閥芯45、調節彈簧46、調節盤47、罩蓋48、調節螺母49、平麵球軸承50及聯接件組成。指揮器閥4安裝於主閥1的上部，主閥進口端通過閥前導壓管2與指揮器閥4左端口相連，主閥出口端通過閥後導壓管7與主閥膜室的下膜室D相通，指揮器閥4右端口通過導壓管5與針形調節閥6上端口相通，針形調節閥6下端口F通過導壓管與主閥膜室17的上膜室C相通,主閥出口端取壓口通過導壓管與控製膜室44的上膜室A相連，其特征在於：所述指揮器閥的副閥芯45的密封麵是壓嵌在其下端的氟橡膠密封塊451，所述副閥座43上端加工成圓錐形刀口狀。
在本技術方案中，在所述指揮器閥的調節盤47與調節螺母49之間加裝有平麵球軸承50。
在本技術方案中，所述罩蓋48是注塑件。
在本技術方案中，在所述指揮器閥的控製膜室內設置限製控製膜片上下移動位置的限位杆。
本實用新型帶來的有益效果是：指(zhi)揮(hui)器(qi)閥(fa)的(de)副(fu)閥(fa)芯(xin)與(yu)副(fu)閥(fa)座(zuo)為(wei)氟(fu)橡(xiang)膠(jiao)材(cai)料(liao)的(de)刀(dao)口(kou)狀(zhuang)平(ping)麵(mian)線(xian)密(mi)封(feng)，密(mi)封(feng)比(bi)壓(ya)大(da)，密(mi)封(feng)嚴(yan)密(mi)性(xing)與(yu)工(gong)作(zuo)穩(wen)定(ding)性(xing)好(hao)，從(cong)而(er)提(ti)高(gao)閥(fa)門(men)對(dui)超(chao)微(wei)壓(ya)力(li)控(kong)製(zhi)的(de)反(fan)應(ying)靈(ling)敏(min)度(du)。
附圖說明
圖1是本實用新型的結構示意圖。

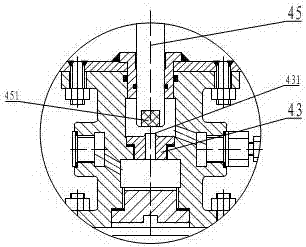

圖2是本實用新型中指揮器閥的副閥芯與副閥座的結構放大圖。
具體實施方式
下麵結合附圖對本實用新型的實施例作進一步說明。
如圖所示的一種超微壓指揮器操作型自力式調節閥，包括主閥1、閥前導壓管2、過濾減壓器3、指揮器閥4、指揮器閥導壓管5、針形調節閥6和閥後導壓管7；主閥1由底蓋11、主閥體12、主閥芯13、主閥座14、密封套筒15、支架16與主膜室17組成；指揮器閥4由悶蓋41、副閥體42、副閥座43、控製膜室44、副閥芯45、調節彈簧46、調節盤47、罩蓋48、調節螺母49、平麵球軸承50及聯接件組成。指揮器閥4安裝於主閥1的上部，主閥進口端通過閥前導壓管2與指揮器閥4左端口相連，主閥出口端通過閥後導壓管7與主閥膜室的下膜室D相通，指揮器閥4右端口通過導壓管5與針形調節閥6上端口相通，針形調節閥6下端口F通過導壓管與主閥膜室17的上膜室C相通,主閥出口端取壓口通過導壓管與控製膜室44的上膜室A相連，其特征在於：所述指揮器閥的副閥芯45的密封麵是壓嵌在其下端的氟橡膠密封塊451，所述副閥座43上端加工成圓錐形刀口狀431。將jiang副fu閥fa芯xin與yu副fu閥fa座zuo的de錐zhui麵mian密mi封feng結jie構gou，改gai進jin為wei氟fu橡xiang膠jiao材cai料liao的de副fu閥fa芯xin平ping麵mian軟ruan密mi封feng麵mian，與yu副fu閥fa座zuo刀dao口kou狀zhuang密mi封feng麵mian形xing成cheng平ping麵mian線xian密mi封feng結jie構gou，可ke顯xian著zhu提ti升sheng指zhi揮hui器qi閥fa的de密mi封feng嚴yan密mi性xing，從cong而er提ti高gao閥fa門men對dui超chao微wei壓ya力li控kong製zhi的de反fan應ying靈ling敏min度du。
在所述指揮器閥的調節盤47與調節螺母49之間加裝有平麵球軸承50，以(yi)改(gai)進(jin)在(zai)調(tiao)整(zheng)設(she)定(ding)壓(ya)力(li)時(shi)引(yin)起(qi)調(tiao)節(jie)彈(dan)簧(huang)扭(niu)轉(zhuan)，導(dao)致(zhi)控(kong)製(zhi)閥(fa)芯(xin)運(yun)動(dong)精(jing)度(du)變(bian)差(cha)的(de)結(jie)構(gou)缺(que)陷(xian)，從(cong)而(er)可(ke)有(you)效(xiao)提(ti)高(gao)閥(fa)門(men)的(de)調(tiao)節(jie)精(jing)度(du)和(he)工(gong)作(zuo)穩(wen)定(ding)性(xing)。
所述罩蓋48采用注塑件，將原產品的鋼製防護罩蓋改成注塑件，既輕巧美觀，又可節省製造成本。
在所述指揮器閥的控製膜室44內設置限製控製膜片上下移動位置的限位杆，起到限製控製膜片的運動幅度範圍，可有效提高其使用壽命。
其工作原理是：工作前主閥處於閉合、指揮器閥處於開啟狀態。當介質由箭頭方向流入主閥，通過閥前導壓管2進入指揮器閥，再經閥後導壓管7、針形調節閥6進入主閥上膜室C，主閥芯13向下移動，使主閥開啟，介質經節流後流出。當閥後壓力P2升高至大於指揮器閥初始設定壓力時，閥後壓力P2進入主閥下膜室D,推動主閥芯13上移，使主閥芯與主閥座間的流通麵積減小，使得閥後壓力降低（粗調）。同時閥後壓力P2進入指揮器閥上膜室A，經控製膜片的感應放大，推動副閥芯45下移，使指揮器閥逐漸關閉，介質流經指揮器閥的節流阻力增大，使得動力源壓力Ps減小，進入主閥上膜室介質壓力相應減小，主閥進一步關小，閥後壓力繼續減小（精調），最後趨於平衡，閥後壓力P2保持在設定值。
當閥後壓力P2降低至小於指揮器閥初始設定壓力時，作用方向與上述相反，通過主閥粗調及指揮器閥的精調，使P2增大，最後趨於平衡使出口壓力保持在設定值。
zhufadechushishedingyaligenjufaqianyalifanwei，tongguoxuanyongbutongyouxiaozuoyongmianjidemoshihuobutonggangdudeqidongdanhuangjinxingqueding，zhihuiqifadechushishedingyaliketongguotiaozhengtiaojiedanhuang46的預緊力進行設定。
本說明書中未作詳細描述的內容，屬於本專業技術人員公知的現有技術。
