自力式調節閥安裝圖

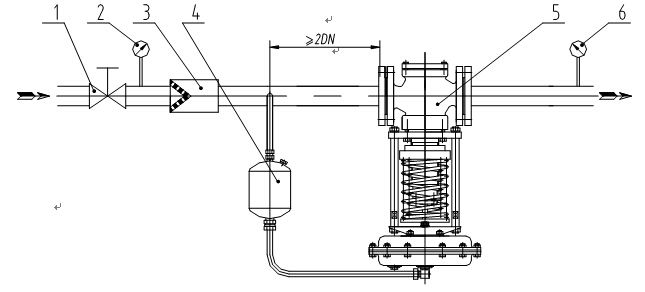

自力式調節閥安裝圖

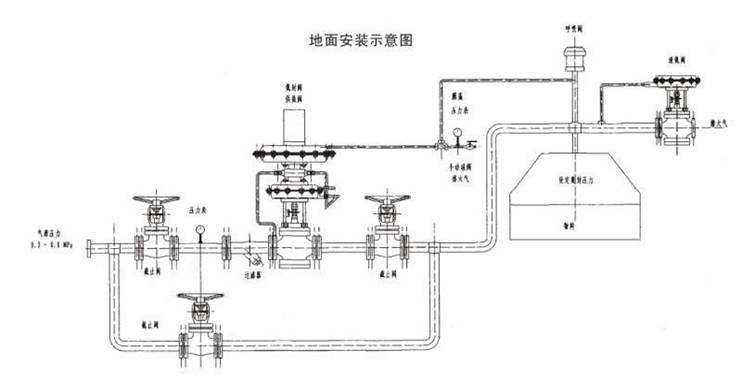

自力式調節閥地麵安裝圖

　　自力式調節閥的安裝與調試

　　一、帶指揮器型調壓原理

　　指zhi揮hui器qi操cao作zuo型xing自zi力li式shi壓ya力li調tiao節jie閥fa無wu需xu外wai加jia能neng源yuan，利li用yong被bei調tiao介jie質zhi自zi身shen壓ya力li作zuo為wei動dong力li源yuan，引yin入ru指zhi揮hui器qi以yi控kong製zhi主zhu閥fa的de閥fa芯xin位wei置zhi來lai改gai變bian閥fa門men的de介jie質zhi流liu量liang，使shi閥fa後hou壓ya力li保bao持chi恒heng定ding。介質由閥體上箭頭方向流經閥體
，上遊壓力P1經過濾減壓閥進入指揮器B室作為驅動源使用。受控的下遊壓力P2經導壓管傳送到指揮檢測室A，並在此轉換成定位力。當下遊壓力升高或降低時，使指揮器閥芯位移


，氣源進入C
，使調壓閥趨向開啟或關閉，從而達到減壓、穩壓的目的。

　　二、安裝注意事項：

　　1、閥門安裝方向與流向一定要保證一致。

　　2
、閥門使用工藝參數一定要與名牌一致。

　　3、管道內要求介質幹淨
，無粉塵，堅硬的顆粒。

　　三、調試

　　1
、緩慢打開閥前手動截止閥，並觀察閥後管道壓力表，查看壓力是否在閥門設計值內。（注：瞬間打開閥前控製閥門）

　　2、如閥後壓力與設計值一致，無需調試。

　　3、如閥後壓力不在工藝值範圍內，首先打開防雨罩
，調整蝴蝶螺母。（順時針調節，閥後壓力增大，反之減小。）

　　4、如閥門有震蕩或壓力不穩定。先觀察減壓閥壓力

，是否在2-2.5kg範圍內。

　　5
、如不在2-2.5kg範圍內
，調節減壓閥使值落在以上範圍內。

　　6
、如果震蕩，打開限流閥防雨罩，鬆開拚緊螺母，順時針轉動限流閥芯螺杆到底後再逆時針轉動一周
，再觀察閥門是否震蕩。

　　7、調試完畢後，將拚緊螺母拚緊。
